氮化螺杆

采用特殊的进口合金粉末，经过热熔喷射，均匀地喷涂到螺杆表面。

加工范围：Φ14mm-Φ300mm
螺杆基材：34CrAiNi6、42CrMo3
氮化时间：72小时
表面硬度：900-1100HV
氮化表面硬度：0.60-0.80mm
直线度：0.015mm/m
氮化脆性：一级
表面粗糙度：Ra0.4um
长径比：L/D=18-28
注塑机锁模力胶量适用：25T-4700T 30g-4000g
适用于：普通塑胶PP、PS、HIPS、ABS、PE、EVA、PVC、U-PVC、PO、PU、发泡塑料等

产品说明

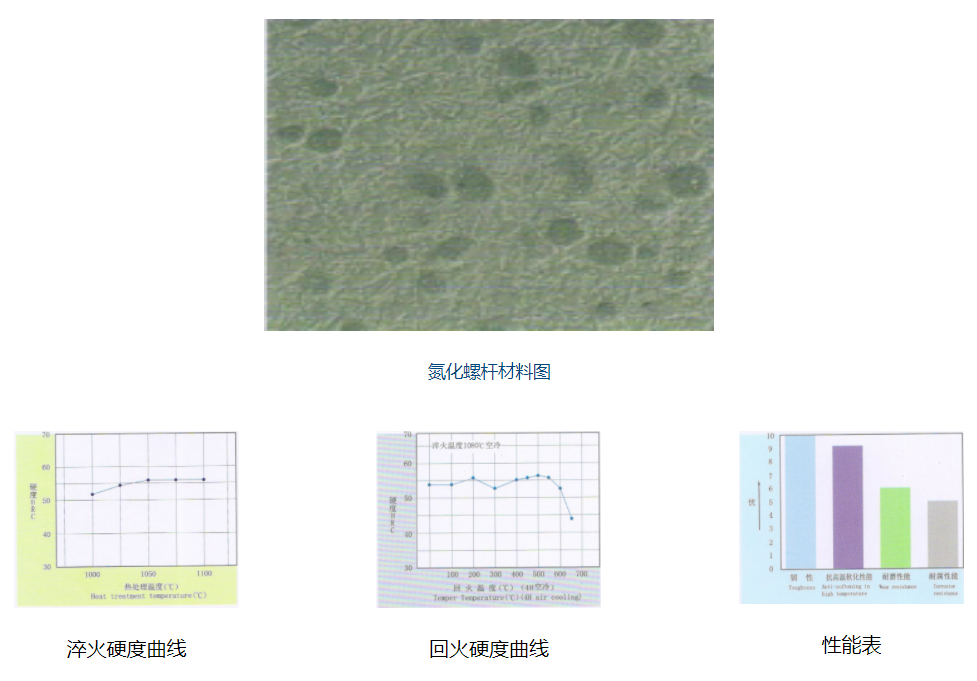

38CrMoAIA{SACM645} 42CrMo3
铁基硬化层材料 最大的抗磨损性和抗粘附性以及最佳的热硬度

室温下硬度：最小51HRC
主要合金成分：Mo、Cr、W、B

显微结构：碳化钨弥散硬化PR50合金
